CRITICAL POWER

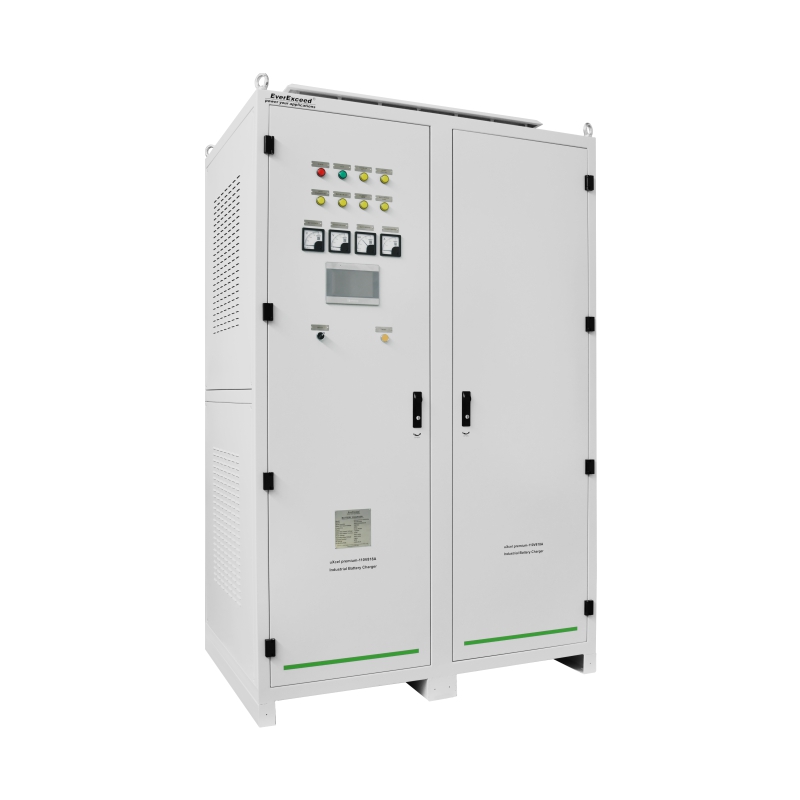

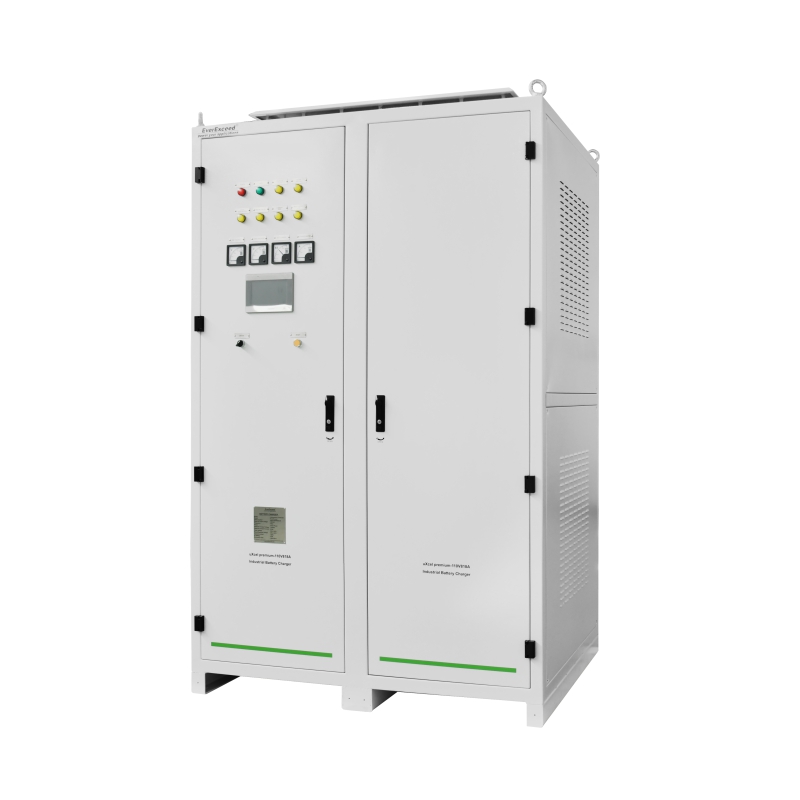

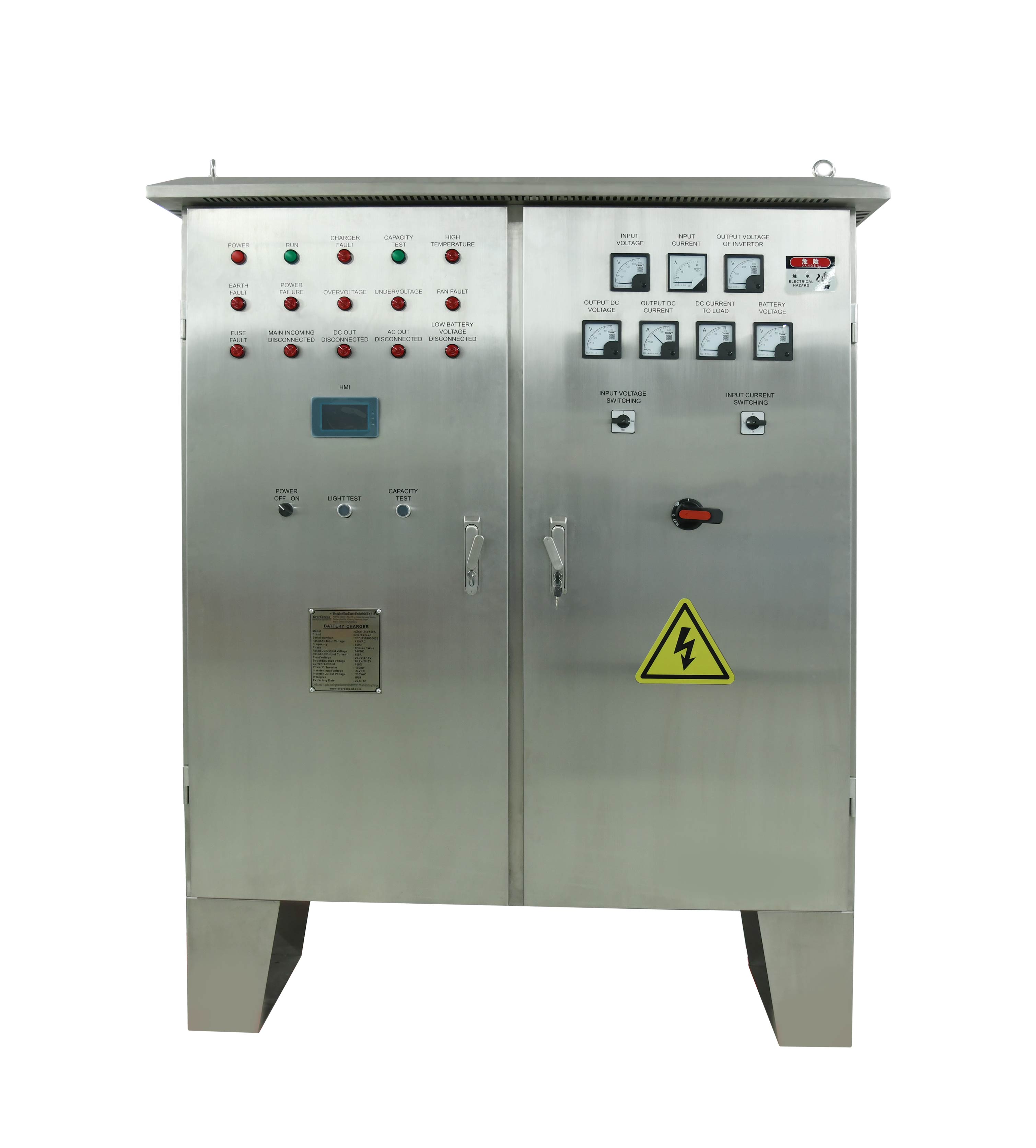

Bộ sạc pin chỉnh lưu dòng cao cấp 12 xung uXcel

Bộ sạc pin công nghiệp dòng cao cấp EverExceed uXcel là bộ sạc hàng đầu của các giải pháp Nguồn điện công nghiệp EverExceed. Nó tích hợp cấu trúc liên kết thiết kế đã được chứng minh với công nghệ điều khiển kỹ thuật số tiên tiến mới nhất để điều khiển bộ chỉnh lưu cầu thyristor 1 2 xung và cung cấp hiệu suất đáng tin cậy nhất và không gặp sự cố trong bất kỳ môi trường điện và công nghiệp nào. Bộ sạc chỉnh lưu dòng uXcel EverExceed có thể liên tục bảo vệ các thiết bị và hoạt động công nghiệp cấp nguồn DC quan trọng của bạn khỏi thiệt hại do mất điện và gián đoạn, với độ tin cậy cao và hiệu suất vượt trội.

  • nhãn hiệu:

    EverExceed
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download

Những lợi ích:


  • Các giải pháp điện năng được tùy chỉnh linh hoạt để đáp ứng hoàn hảo các yêu cầu cụ thể của các ứng dụng công nghiệp của khách hàng.
  • Các giải pháp chắc chắn để chịu được môi trường khắc nghiệt, nhiệt độ khắc nghiệt, độ ẩm, bụi và rung động, vv Bảo vệ lên đến IP55.
  • Các giải pháp bảo vệ nguồn điện hoàn chỉnh, bao gồm thiết bị đóng cắt, phân phối DC, bộ giám sát.



Các tính năng chính:


  • Mạng cung cấp điện hiệu quả và đáng tin cậy hơn -Hệ thống chỉnh lưu thyristor pha 12 xung, THDi đầu vào thấp hơn 1 0% -15% , hệ số công suất đầu vào hơn 0,9, để cung cấp cho khách hàng chất lượng điện cao hơn.
  • Độ tin cậy cao và MTBF cao Khả năng bù nhiệt độ có thể điều chỉnh chính xác, thiết kế mạnh mẽ và độc đáo cho phép bộ sạc hoạt động liên tục ở nhiệt độ môi trường 40 ° C khi đầy tải. Thông gió tự nhiên và làm mát có sẵn trên hầu hết các trường hợp.
  • Điện áp không đổi linh hoạt và không đổi các chế độ sạc hiện tại.
  • Tăng cường độ mạnh mẽ - Thiết kế cơ học để chịu được ứng suất gia tốc dọc và ngang lên đến 0,5g theo tiêu chuẩn.
  • Công nghệ hàng đầu - Công nghệ Thyristor điều khiển 12 pha theo pha - Bộ điều khiển vi máy tính nhúng xử lý tín hiệu nhanh hơn 10 lần so với các phương pháp tương tự tiêu chuẩn.
  • Bảo trì linh hoạt và giảm MTTR - Thiết kế giúp dễ dàng truy cập mặt trước vào tất cả các mô-đun quan trọng của bộ sạc.
  • Tuổi thọ thiết kế dài lên đến hơn 20 năm - tuổi thọ thiết kế hệ thống lên đến hơn 20 năm hoạt động liên tục trong điều kiện bảo trì thích hợp.
  • Biến áp cách ly.
  • Màn hình đồ họa kỹ thuật số song ngữ với nhật ký sự kiện được nhúng.
  • Tương thích hoàn toàn với pin axít chì và niken-cađimi, kín hoặc có lỗ thông hơi.
  • Màn hình LCD lớn chơi - Vận hành thân thiện với người dùng với màn hình LCD lớn, màn hình cảm ứng tùy chọn với sự lựa chọn của 8 ngôn ngữ đảm bảo dễ dàng bảo trì và vận hành.
  • Giao tiếp thông minh và Giám sát từ xa thông qua RS232, RS485, Ethernet bị cô lập. Ghi dữ liệu đầy đủ.

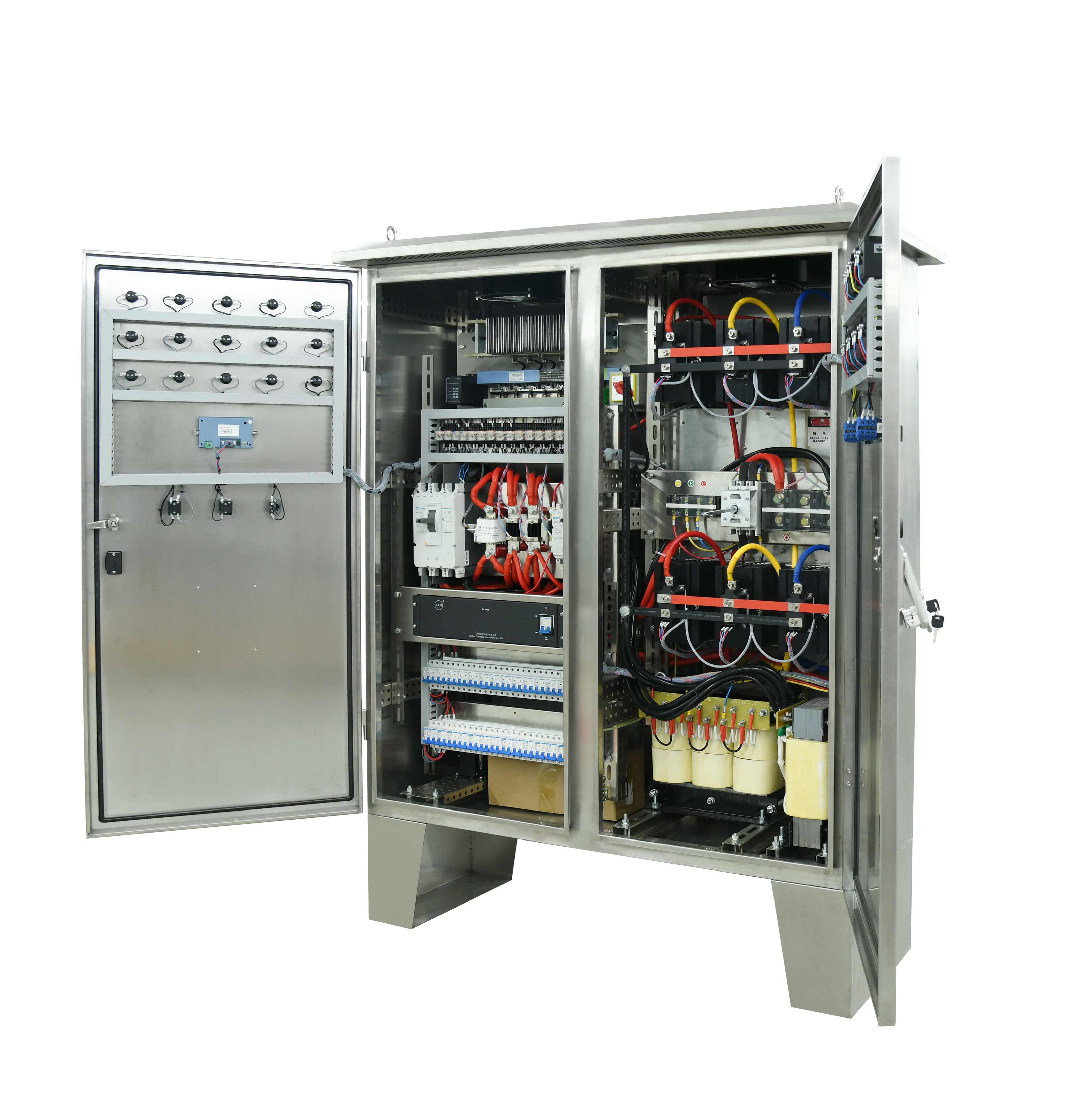

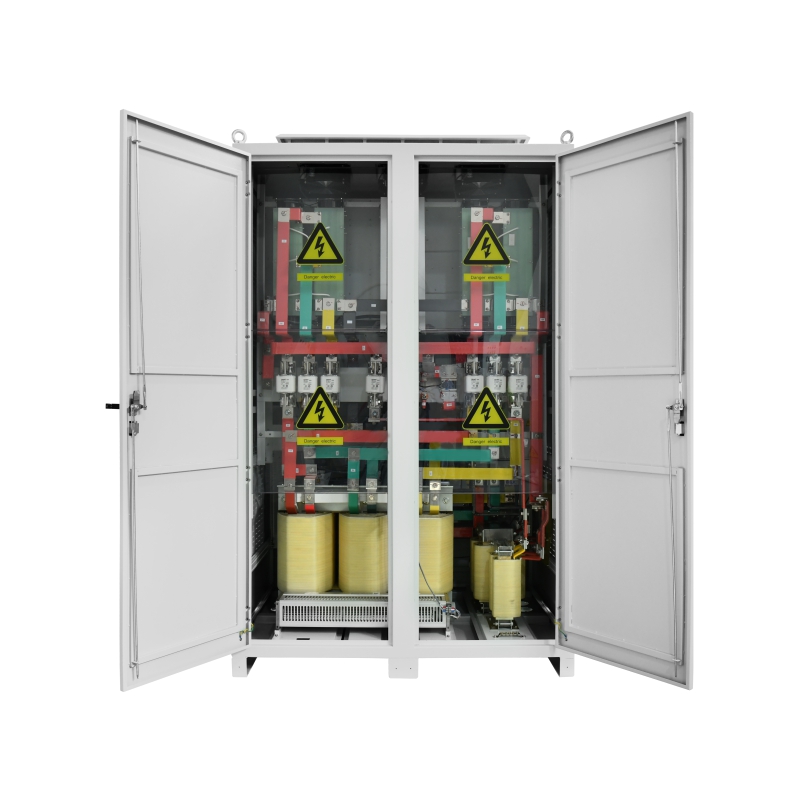

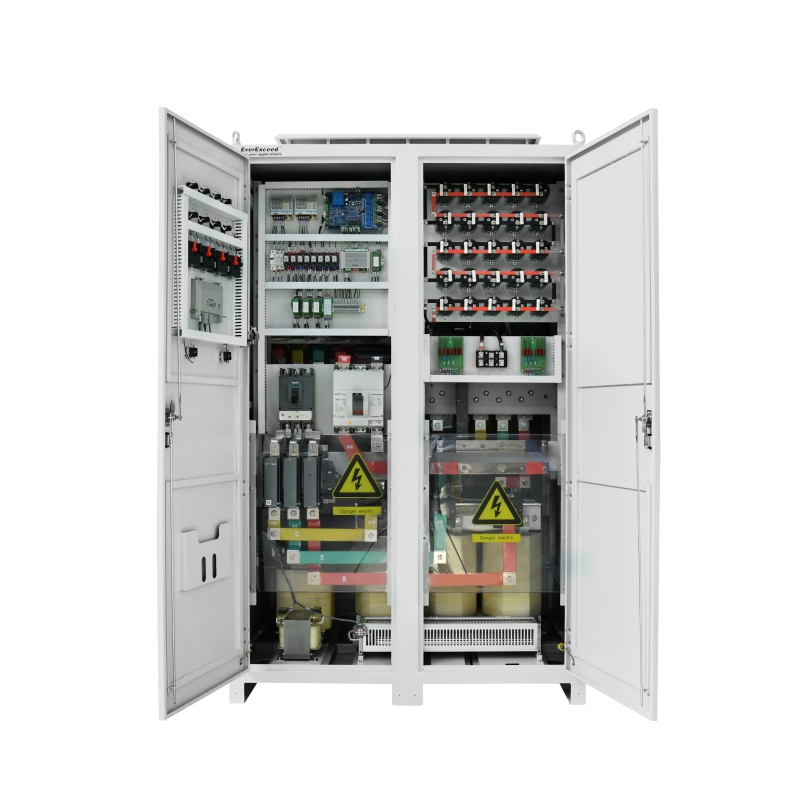

Các thành phần chính sau đây được bao gồm:

  • MCCB đầu vào chính với công tắc tơ
  • Bộ điều khiển với cài đặt điểm đặt kỹ thuật số
  • Máy biến áp chính với các cuộn dây riêng biệt
  • Đơn vị hiển thị và hoạt động với Màn hình cảm ứng
  • Cầu ba pha 12 xung được điều khiển hoàn toàn với cầu chì bảo vệ bán dẫn
  • Hiển thị trên cửa trước
  • Cầu chì đầu ra bảo vệ pin và tải
  • Làm mịn cuộn cảm và tụ điện để giảm gợn sóng


Ứng dụng:


Dòng sản phẩm Bộ sạc chỉnh lưu cao cấp EverExceed uXcel phù hợp với tất cả các ứng dụng DC yêu cầu dự phòng pin lớn:

  • Truyền tải và phân phối điện
  • Các ngành công nghiệp quy trình liên tục
  • Các ngành công nghiệp dầu khí và hóa dầu
  • Giao thông vận tải (đường sắt, tàu điện ngầm, đường xe điện)





ĐẦU VÀO
điện xoay chiều
Ba giai đoạn 3 × 400V (380,415)
Dung sai điện áp đầu vào ± 10%
Đầu vào dây Dây 3 pha 3 hoặc dây 3 pha 4
Nhập thường xuyên 50Hz (60Hz)
Dung sai thường xuyên đầu vào ± 5%
Bảo vệ đầu vào Bảo vệ quá dòng từ tính nhiệt qua MCCB
Hệ số công suất đầu vào > 0,9
Đầu vào THDI 10% -15%


ĐẦU RA
Điện áp DC danh định 24/48/110/125/220/240/400
Dải điện áp đầu ra 0-1,5 × điện áp danh định (có thể điều chỉnh)
Dòng điện một chiều danh nghĩa 10-1500A
Dải dòng điện đầu ra 0-1,1 × dòng danh định (có thể điều chỉnh)
Ổn định điện áp ± 1% ở chế độ thả nổi, đầu vào nằm trong dung sai
Gợn sóng điện áp 1% RMS (với pin được kết nối)
Giới hạn hiện tại Giới hạn dòng pin có thể được điều chỉnh
Lọc Bộ lọc L-C
Bảo vệ đầu ra Ngắn mạch, cầu chì NH và bảo vệ quá áp


TÙY CHỌN
Bộ chỉnh lưu Điện áp đầu vào khác
Diode chặn
Bảo vệ chống sét và chống sét
Bộ lọc gợn sóng điện áp
Hộp bảo vệ mạch pin
Ắc quy Phát hiện cực tính đảo ngược của pin
Công tắc tơ ngắt kết nối điện áp thấp của pin (LVD)
Cảm biến nhiệt độ phòng pin
Tủ / giá đỡ ắc quy
Hệ thống giám sát pin
Cấu hình song song
Hệ thống Điốt nhỏ / Bộ chuyển đổi DC-DC
Giám sát lỗi trái đất
Đèn chiếu sáng tủ bên trong
Lò sưởi chống ngưng tụ
Đầu ra ngắt
Đồng hồ đo analog / đồng hồ kỹ thuật số ở bảng điều khiển phía trước
Phân phối DC
Bù nhiệt độ
Báo động / bảo vệ AC cao và AC thấp
Báo động / bảo vệ DC cao và DC thấp
Cảnh báo lỗi AC
Chức năng kiểm tra đèn LED
Màu khung khác
Cơ khí Lên đến IP55 bên ngoài
Độ dày tấm
Tấm mạ kẽm
Bảo trì quyền truy cập trước
Đầu vào cáp hàng đầu
Khóa phím đặc biệt
Nhận dạng tủ được chỉ định (thẻ, bảng tên)
Modbus TCP / IP
Liên lạc modbus RTU (RS485)
Giao thức DNP3.0
Danh bạ không có volt
Bộ chuyển đổi 4-20mA
Giám sát từ xa


CON DƠI RẤT
Kiểu Axit chì hoặc cadimi niken, được thông hơi hoặc tái kết hợp và pin Lithium

LIÊN LẠC
Liên lạc RS232, Modbus RTU

DỮ LIỆU CHUNG
Nhiệt độ hoạt động 0 đến 50 ° C
Nhiệt độ bảo quản -20 đến +70 ° C
Độ ẩm tương đối <95% không ngưng tụ
Độ cao hoạt động Tối đa 1000 m mà không giảm tốc độ
Làm mát Làm mát bằng quạt hoặc Làm mát tự nhiên theo xếp hạng
Hiệu quả 90% theo đánh giá
Bảo vệ bên ngoài IP20
Tiếng ồn
(ở phía trước đơn vị 1m)
55 – 65 dB theo đánh giá
Màu tủ RAL 7035
Kích thước Thay đổi theo tùy chọn xếp hạng &

TIÊU CHUẨN
IEC60146-1-1: 2009 Bộ chuyển đổi bán dẫn - Đặc điểm kỹ thuật của các yêu cầu cơ bản
IEC62040-1: 2008 + AMD1: 2013
Hệ thống điện liên tục (UPS) - Phần 1-2: Yêu cầu chung và an toàn
cho UPS ở các vị trí truy cập hạn chế
IEC62040-2: 2006 Hệ thống điện liên tục (UPS) – Phần 2: Yêu cầu về tính tương thích điện từ (EMC)
IEC61439-1: 2011 Cụm thiết bị đóng cắt và điều khiển hạ áp - Phần 1: Quy tắc chung
IEC60529: 1989+
AMD1: 1999
Mức độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP)
IEC60076-11: 2004 Máy biến áp điện lực – Phần 11: Máy biến áp kiểu khô

Châu Âu một Chỉ thị
Chỉ thị điện áp thấp: 2006/95 / EC và 2014/35 / EU
Chỉ thị EMC: 2004/108 / EC và 2014/30 / EU
Dấu CE
