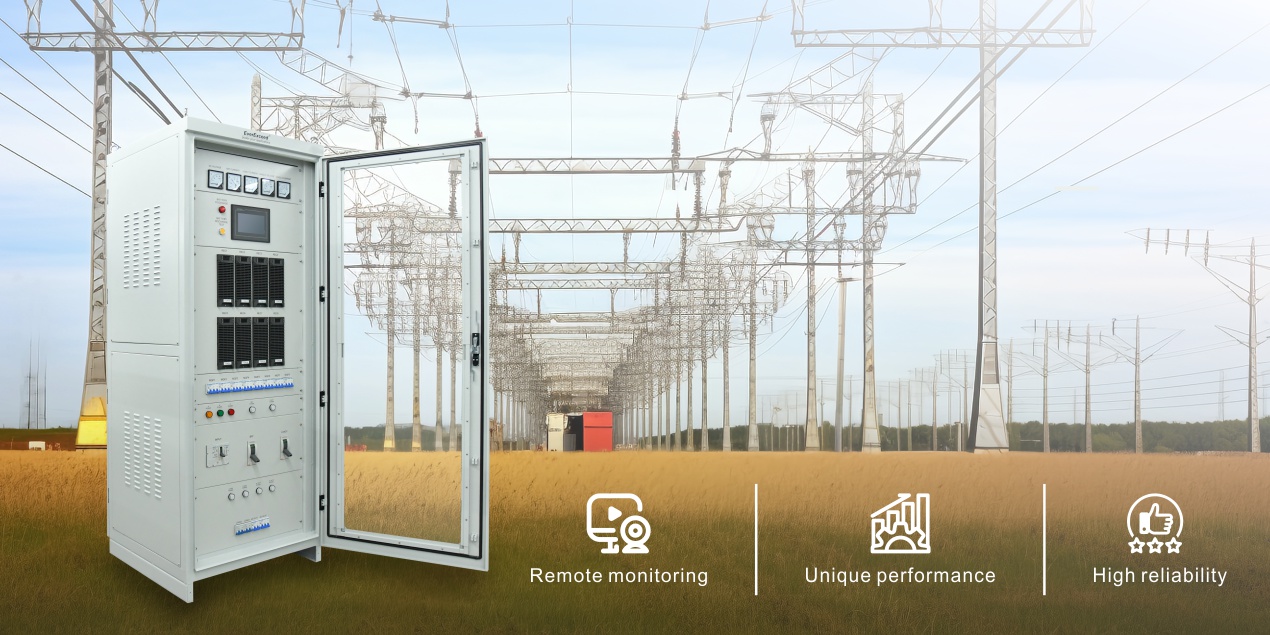

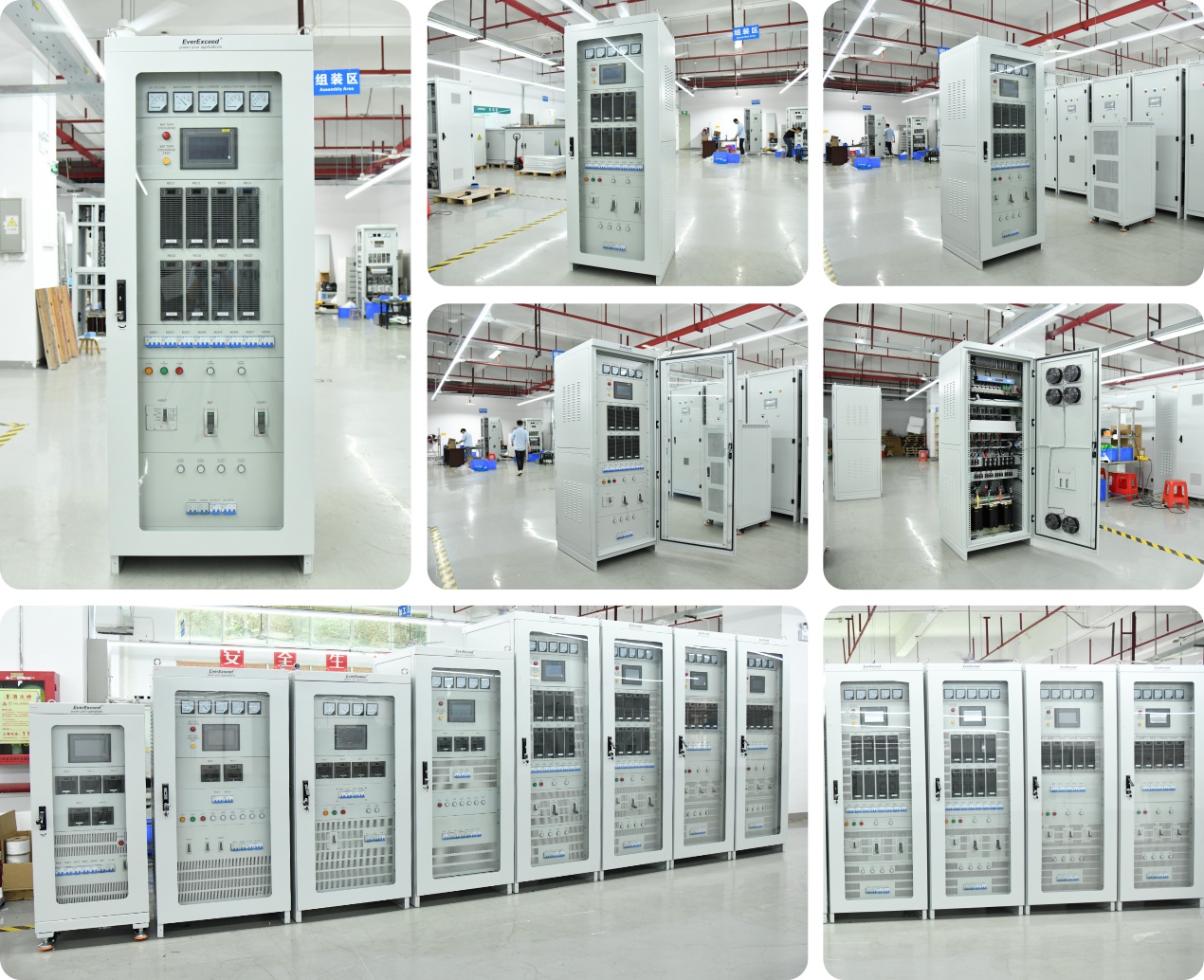

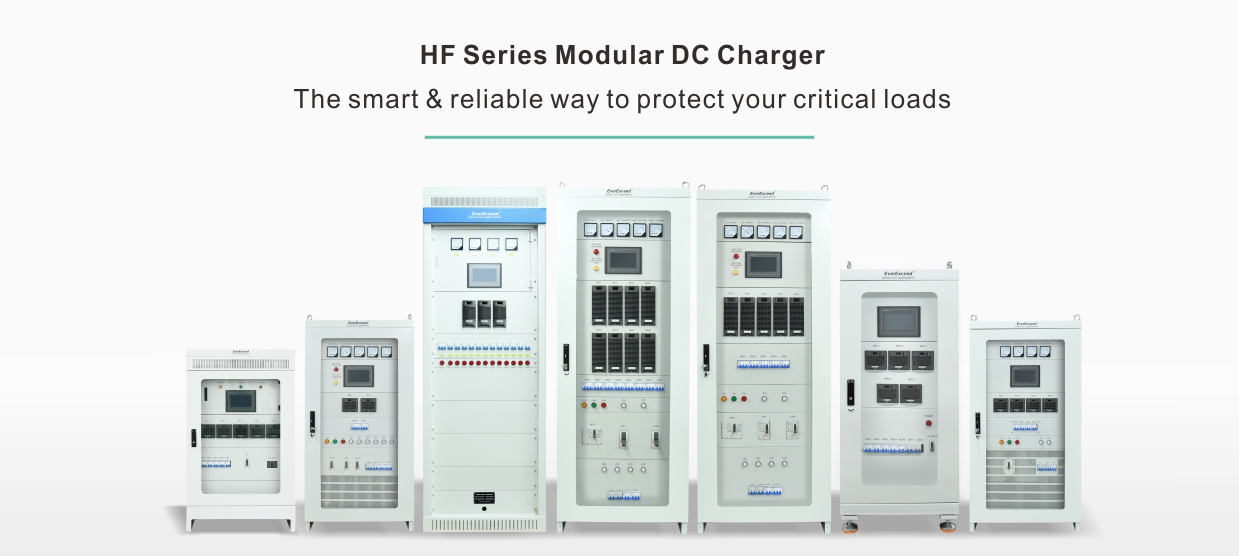

Bộ chỉnh lưu/sạc DC dạng mô-đun dòng HF (Bảng điều khiển DC)

Bộ chỉnh lưu/sạc DC dạng mô-đun điều khiển bằng vi tính tần số cao (bảng DC) cung cấp nguồn điện DC đáng tin cậy cho các trạm biến áp, nhà máy điện, cơ sở công nghiệp, đường sắt và các tòa nhà cao tầng. Nó hỗ trợ vận hành công tắc điện áp cao, bảo vệ rơle, tự động hóa và hệ thống điều khiển.

Với thiết kế tích hợp kết hợp các mô-đun giám sát, chỉnh lưu, giám sát cách điện, kiểm tra pin và giám sát công tắc, bảng điều khiển DC cung cấp khả năng điều khiển thông minh, vận hành dễ dàng và giao tiếp từ xa liền mạch — lý tưởng cho các ứng dụng cung cấp nguồn DC không cần người giám sát.

Thương hiệu:
EverExceed
:
24V/48V/110V/220V
:
Yes
:
CE, TLC
Sản lượng hiện tại:
10-600A

YÊU CẦU NGAY

Đặc điểm kỹ thuật


Độ tin cậy cao	Bảo vệ nhiều tầng	Dải điện áp rộng
Sử dụng công nghệ chuyển mạch tần số cao, thiết kế dạng mô-đun, hệ thống dự phòng nóng N + 1 đảm bảo độ tin cậy cao.	Các biện pháp bảo vệ đáng tin cậy và có khả năng cách điện cao nhằm đảm bảo an toàn cho hệ thống và người sử dụng.	Cung cấp dải điện áp đầu vào rộng từ 90VAC~264VAC , phù hợp với nhiều kịch bản ứng dụng khác nhau.

Quản lý pin thông minh	Giải pháp tất cả trong một	Giao diện giao tiếp thân thiện
Quản lý pin hoàn toàn tự động với "bốn điều khiển từ xa". Các chức năng đáp ứng yêu cầu kiểm soát nhiệm vụ không giám sát.	Thiết kế tích hợp được cấu hình với các mô-đun khác nhau (giám sát, chỉnh lưu, kiểm tra pin, giám sát công tắc & cách điện & mô-đun giảm áp, v.v.)	Cung cấp giao tiếp RS232/RS485/Ethernet và giao thức truyền thông MODBUS/IEC61850/DNP3.0/TCPIP.

Giám sát từ xa thông minh	Công nghệ tiên tiến	Màn hình LCD thông minh
Phát hiện trực tuyến điện áp, nhiệt độ và điện trở trong của pin để loại bỏ nguy cơ an toàn tiềm ẩn.	Mô-đun sạc sử dụng công nghệ chuyển mạch mềm tiên tiến nhất. công nghệ, hiệu suất chuyển đổi cao, thấp Nhiễu điện từ.	Cung cấp màn hình LCD đồ họa lớn, thân thiện với người dùng. Với màn hình cảm ứng dễ sử dụng.

Ứng dụng hệ thống

Hệ thống nguồn dự phòng không gián đoạn tích hợp DC và AC bao gồm các thành phần chính.

Mặt hàng		Dòng sản phẩm 220V	Dòng sản phẩm 110V	Dòng 48V	Dòng sản phẩm 24V
Đầu vào	Chế độ nhập liệu	Điện một pha L/N/PE hoặc điện ba pha 4 dây
	Điện áp đầu vào	90~264VAC hoặc 380VAC±15%		90VAC-290VAC hoặc 90VDC-370VDC	Từ 90VAC đến 290VAC (Điện áp định mức 176VAC~290VAC)
	Tính thường xuyên	45Hz~65Hz
	Hệ số công suất	≥0,9		≥0,99@220VAC/50A	≥0,99@220VAC/60A
Đầu ra	Phân phối DC	Theo tình hình thực tế
	Dải điện áp	Điện áp điều chỉnh được: 198VDC~286VDC	Điện áp điều chỉnh được 99~143VDC	Điện áp điều chỉnh được 43VDC-58VDC	Điện áp điều chỉnh được từ 21VDC đến 29VDC
	sóng điện áp	≤+0,1%
	Độ chính xác điều chỉnh điện áp	≤+0,5%
	Độ chính xác của quy định hiện hành	≤+0,5%
	Đầu ra của mô-đun sạc	≤5%
	Các thông số mất cân bằng hiện tại
	Hiệu quả	≥0,93 (tải trọng tối đa)		≥92%@220VAC 50%-100% Tải 、 ≥93%@giá trị đỉnh	>90%@220VAC@ 220VAC Tải 100%
Tính chất cách điện	Đầu ra nối đất	2kVac ， Dòng rò ≤30mA, 1 phút, không có hiện tượng phóng điện hồ quang.
	Đầu vào nối đất
	Đầu vào sang đầu ra
Hệ thống	Nhiệt độ hoạt động	-10~+45 ℃ Công suất đầu ra 100%
		+45~+ 60 ℃ công suất đầu ra giảm
	Nhiệt độ bảo quản	-25°C- 70°C (không kèm pin)
	Tiếng ồn	≤55dB
Thông số cơ học	Kích thước (RộngSâuCao)	800mm600mm2260mm
		600mm600mm1600mm
	Cân nặng	180-250kg (tùy thuộc vào cấu hình hệ thống)
