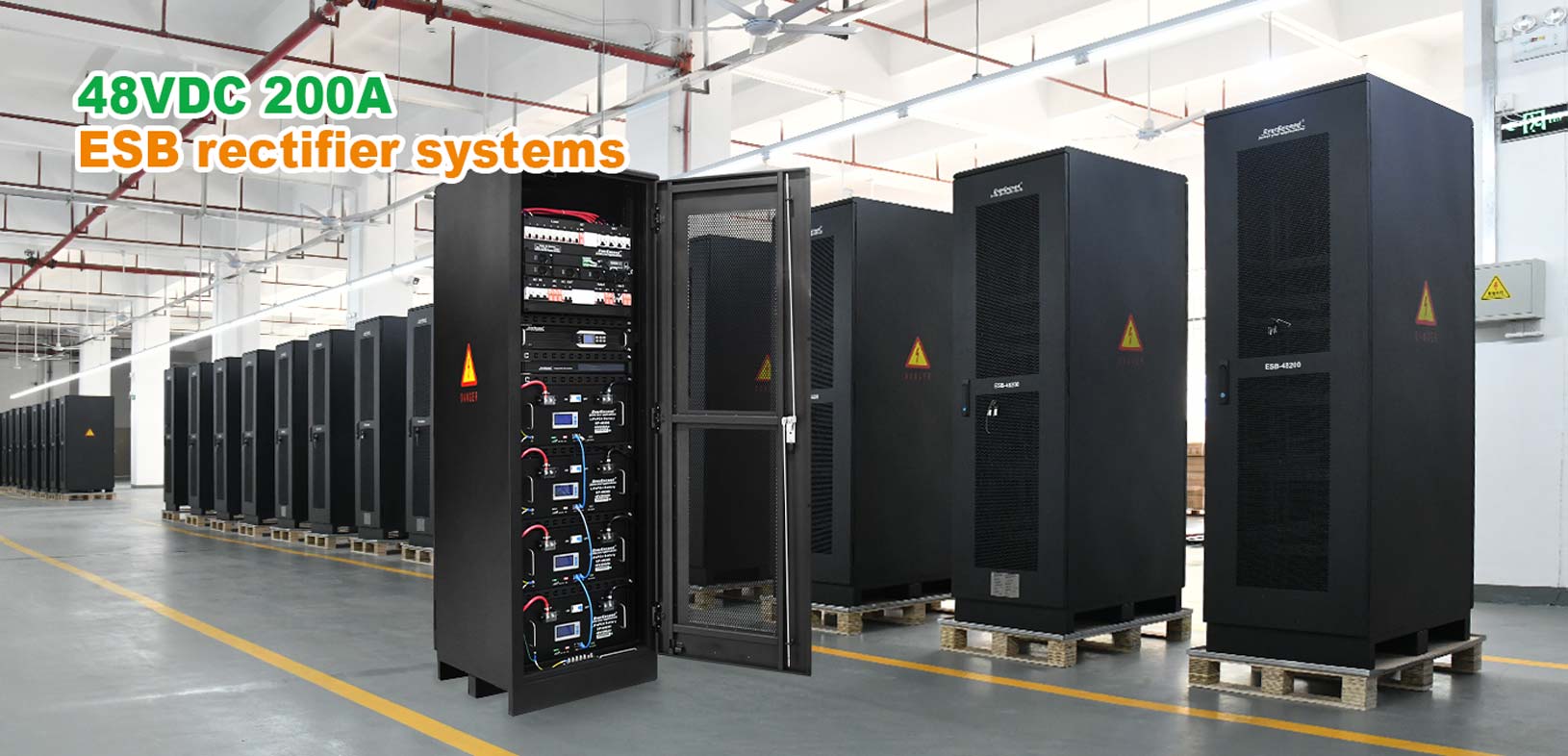

Hệ thống chỉnh lưu ESB 48VDC200A được thiết kế riêng cho dự án cải tạo hệ thống trạm gốc viễn thông tại Nam Mỹ. Hệ thống mạnh mẽ này cung cấp nguồn điện thiết yếu cho các thiết bị bên trong trạm, đảm bảo hoạt động liên tục ngay cả trong điều kiện khắc nghiệt. Nhờ đó, nâng cao tính ổn định của dịch vụ truyền thông.

Tổng quan hệ thống

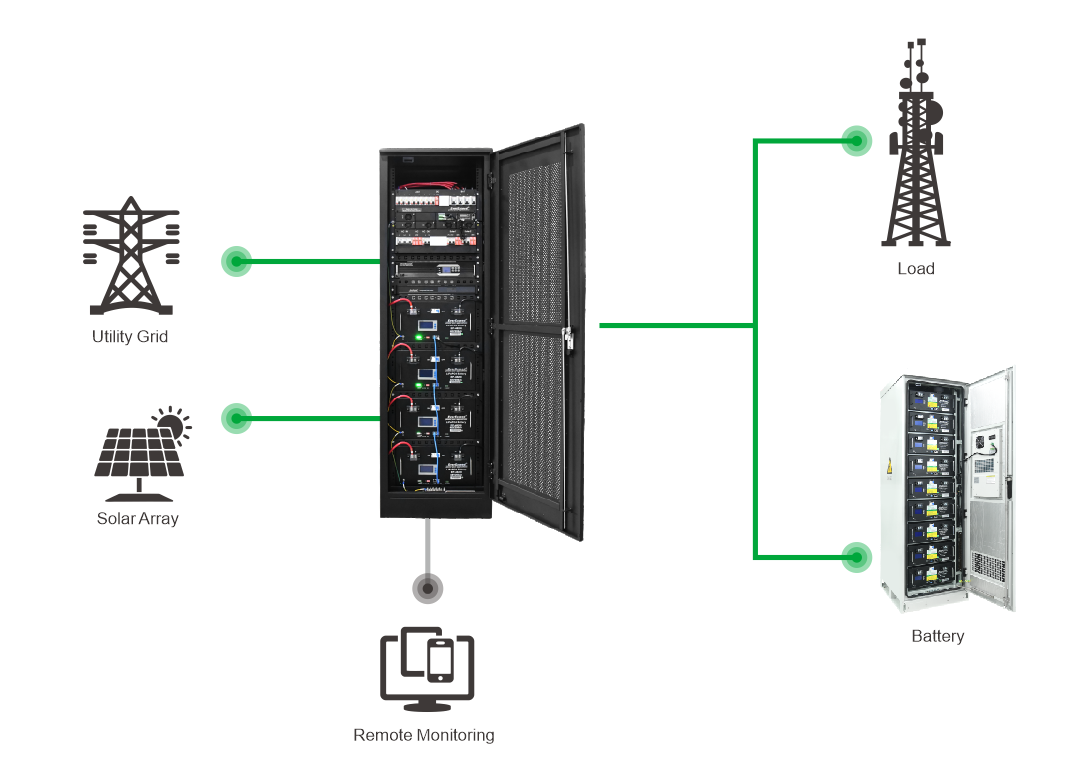

Hệ thống chỉnh lưu viễn thông dòng ESB tùy chỉnh được thiết kế theo khái niệm "hệ thống nguồn trạm gốc đa chức năng tích hợp". Hệ thống bao gồm mô-đun chỉnh lưu, mô-đun MPPT năng lượng mặt trời, biến tần, pin lithium, mô-đun giám sát, PDU (Bộ phân phối điện) và tủ trạm gốc thành một nền tảng duy nhất.

Thông số kỹ thuật chung		Thông số kỹ thuật chung
Người mẫu	ESB48VDC200A
Nhiệt độ hoạt động	-10°C đến +45°C
Nhiệt độ lưu trữ	-25°C~70°C(không bao gồm pin)
Độ ẩm tương đối	5%~95% RH (không ngưng tụ hơi ẩm)
Độ cao	Tối đa 2000m mà không giảm công suất
Quạt làm mát	21W*2
Xếp hạng IP	IP20
Kích thước (mm)	W600*D900*H2000

Điểm nổi bật của thiết kế

Tất cả trong một: Tủ được tích hợp cao, đặc biệt phù hợp với nhu cầu của các mạng lưới truyền thông đòi hỏi triển khai nhanh chóng, vận hành hiệu quả và mở rộng linh hoạt.

Thiết kế giám sát máy cắt mạch: Tích hợp nhiều cơ chế bảo vệ (quá tải, ngắn mạch, thấp áp) để giám sát trạng thái và thông số của máy cắt theo thời gian thực. Hỗ trợ quản lý từ xa để phát hiện sớm các sự cố tiềm ẩn.

Thiết kế phân phối nhiều nguồn điện: Kết hợp nguồn điện DC, ắc quy hai chiều và hệ thống phân phối quang điện (PV), tất cả đều được trang bị bảo vệ quá áp. Hệ thống phân phối DC bao gồm BLVD để ngăn ngừa ắc quy xả quá mức, kéo dài tuổi thọ ắc quy.

Thiết kế mô-đun có thể hoán đổi nóng: Các mô-đun 1U có thể hoán đổi nóng hỗ trợ hoán đổi nóng trực tuyến, đảm bảo cung cấp điện liên tục cho pin và tải. Các mô-đun có tính năng chia sẻ dòng điện thông minh, sao lưu dự phòng và điều chỉnh công suất đầu ra linh hoạt.

Hệ thống giám sát tập trung: Hệ thống giám sát FSU tích hợp với kiến trúc B/S hỗ trợ truy cập mạng. Giám sát tập trung các mô-đun chỉnh lưu, mô-đun PV MPPT, bộ biến tần và pin lithium, mang đến giao diện người dùng phong phú và trải nghiệm tương tác.

Thiết kế bảo vệ chống sét lan truyền: Được trang bị AC SPD, PV SPD và DC SPD (bộ chống sét lan truyền), với cầu chì có thể hoán đổi nóng để dễ dàng thay thế, bảo vệ hiệu quả thiết bị khỏi sét đánh và quá áp tần số điện.
