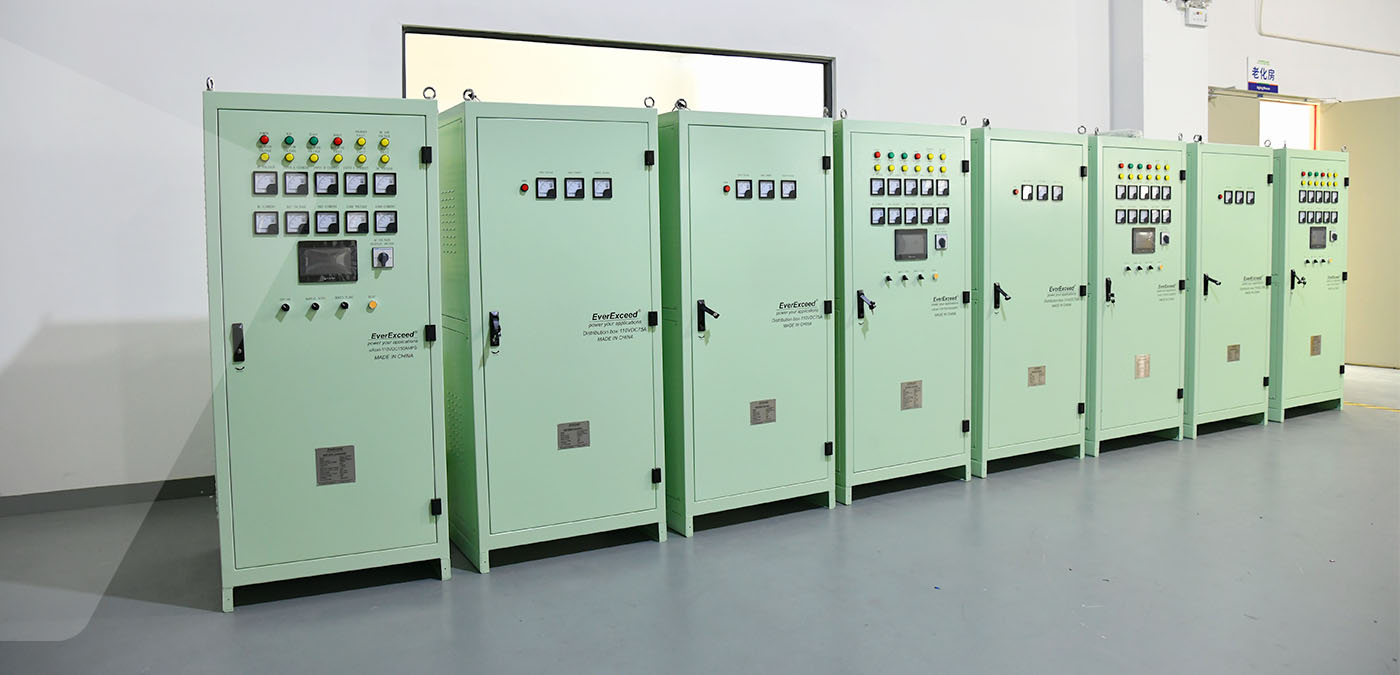

Bộ sạc pin công nghiệp 110V 150A này được thiết kế riêng cho một dự án trạm biến áp ở Jordan. Bộ sạc này cung cấp S Cung cấp nguồn điện DC ổn định cho các ứng dụng quan trọng, bao gồm vận hành thiết bị đóng cắt cao áp và hệ thống điều khiển và giám sát trạm biến áp trong cả điều kiện bình thường và khẩn cấp.

Giải pháp này tăng cường cấu trúc nguồn điện DC của trạm biến áp, cải thiện độ ổn định của hệ thống tự động hóa và đảm bảo hoạt động đáng tin cậy của thiết bị điều khiển, hỗ trợ quản lý năng lượng an toàn và hiệu quả hơn.

Điểm nổi bật của thiết kế tùy chỉnh

Hệ thống giám sát kỹ thuật số : Được trang bị đồng hồ đo điện áp và dòng điện AC/DC kỹ thuật số để giám sát liên tục công suất đầu vào và đầu ra, cho phép hiển thị thời gian thực các thông số điện quan trọng với độ chính xác lên đến 1 0,5 % sự chính xác.

Hệ thống báo động và bảo vệ thông minh : Tích hợp chức năng phát hiện lỗi và bảo vệ cảnh báo, bao gồm quá/thiếu điện áp AC, quá/thiếu điện áp DC, lỗi nối đất, mất điện AC và lỗi quạt, đảm bảo hoạt động an toàn và đáng tin cậy.

Bảo vệ bằng cầu dao : Mạch ắc quy và mạch tải được bảo vệ bởi các cầu dao MCCB độc lập, cung cấp khả năng điều khiển chuyển mạch đáng tin cậy cũng như bảo vệ ngắn mạch và quá tải.

Cấu hình phụ trợ : Bộ phận sưởi tích hợp giúp ngăn ngừa hiện tượng suy giảm hiệu suất ở nhiệt độ thấp. Đèn LED tự động bật khi cửa mở, tầm nhìn bên trong đầy đủ giúp dễ dàng bảo trì.

Cấu hình bộ ngắt mạch chính ： Mạch ắc quy và mạch tải sử dụng MCCB với chức năng bật/tắt và bảo vệ quá tải độc lập. Khả năng ngắt mạch cao đảm bảo ngắt kết nối an toàn trong trường hợp ngắn mạch.

Đầu ra đáng tin cậy ： Điốt chống ngược ngăn ngừa hư hỏng do dòng điện ngược. Bộ lọc tụ điện phân giữ cho điện áp gợn sóng đầu ra <1% để có nguồn điện sạch và tuổi thọ pin lâu hơn.

Chức năng dự phòng ： Hỗ trợ chế độ dự phòng song song 1+1 hoặc hoạt động độc lập. Kết nối song song linh hoạt tại chỗ giúp cải thiện độ ổn định của hệ thống.

Tủ phân phối điện – Các cấu hình cốt lõi

Giảm điện áp chính xác: Chuỗi giảm điện áp bằng silicon (mức giảm tối đa 35V, định mức 75A). Điện áp có thể điều chỉnh đảm bảo nguồn điện DC ổn định.

Bảo vệ và giám sát đầu vào: MCCB đầu vào để bảo vệ quá tải/ngắn mạch. Vôn kế và ampe kế DC để giám sát I/O thời gian thực.

Cấu hình đường dây cấp nguồn: Đường dây cấp nguồn có khả năng ngắt mạch 10KA với các cầu dao: 10× MCB2P32A, 10× MCB2P16A, 4× MCB2P10A. Hỗ trợ nhiều tải DC với khả năng bảo vệ nhánh chính xác.

Kết nối từ xa: Tất cả các thiết bị ngắt mạch có tiếp điểm phụ đều cho phép giám sát trạng thái BẬT/TẮT từ xa để dễ dàng chẩn đoán lỗi.

Chức năng & Bảo vệ

Chức năng báo động : Cảnh báo quá/thiếu điện áp DC , b lỗi nối đất pin (±) , c lỗi sạc , lỗi nối đất, b quá áp pin , b điện áp thấp của ắc quy, Quạt bị hỏng.

Chức năng bảo vệ : Bảo vệ quá dòng, bảo vệ cầu chì, bảo vệ ngắn mạch, bảo vệ quá tải.

Giám sát & Ghi nhật ký dữ liệu : Giám sát thời gian thực điện áp đầu vào, điện áp DC đầu ra, dòng điện đầu vào, dòng điện DC đầu ra, công suất đầu vào, công suất đầu ra, điện áp cân bằng và điện áp duy trì.
Bộ sạc hỗ trợ ghi lại sự kiện báo động và lưu trữ dữ liệu, cho phép người dùng xem lại và tải xuống dữ liệu lịch sử khi cần.

Chỉ báo bảng : Màn hình cảm ứng thông minh với các chỉ báo về trạng thái báo động, hoạt động và nguồn điện.

Giao diện truyền thông : MODBUS RTU thông qua RS232.

Tuổi thọ thiết kế : Được thiết kế để hoạt động liên tục với tuổi thọ lên đến... 200.000 giờ trong điều kiện bảo trì thích hợp.
