Bộ sạc pin công nghiệp dòng uXcel - Hệ thống kép

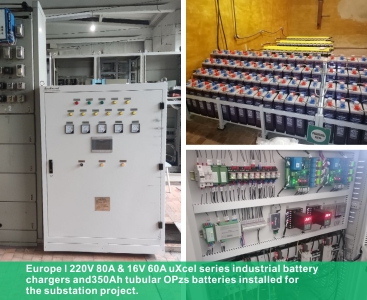

Bộ sạc pin công nghiệp uXcel 220V 80A & 16V 60A được thiết kế để cung cấp nguồn điện đáng tin cậy cho các hoạt động chuyển mạch điện áp cao, bảo vệ rơle, chiếu sáng sự cố và các hệ thống quan trọng khác. Được thiết kế để đáp ứng các yêu cầu vận hành của cả mạng lưới phân phối điện áp cao và điện áp thấp, bộ sạc đảm bảo sự ổn định của các hệ thống thiết yếu và chức năng báo động. Giải pháp này tối ưu hóa cơ sở hạ tầng điện, góp phần tăng cường an ninh năng lượng, cung cấp điện ổn định và phát triển kinh tế xã hội bền vững.

Thương hiệu:
EverExceed
:
380VAC 60HZ
:
Lead acid batteries
:
Mobus TCP/IP
:
Yes, customized service available
:
CE, EN61000, IEC60146
Sản lượng hiện tại:
80A/60A
Điện áp đầu ra:
220VDC/16VDC

YÊU CẦU NGAY

EverExceed| Nhà sản xuất hàng đầu thế giới về các giải pháp nguồn điện AC/DC tùy chỉnh;

Đặc điểm kỹ thuật

Thiết kế hệ thống kép tùy chỉnh

Bộ sạc này có hai hệ thống độc lập trong cùng một tủ, với đầu ra 220V 80A và 16V 60A.

Máy biến áp cách ly kép

Hai máy biến áp cách ly kép dùng để chuyển đổi và cách ly điện áp.

Điều chỉnh điện áp

Một hệ thống sạc được 105 pin, hệ thống còn lại sạc được 12 pin, với công suất có thể lựa chọn từ bộ sạc hoặc tổng điện áp để đáp ứng nhu cầu điện áp khác nhau.

Mắc nối tiếp

Trong điều kiện bình thường, thiết bị chính hoạt động, và thiết bị phụ sẽ tiếp quản trong trường hợp xảy ra lỗi. Sau khi lỗi được khắc phục, cả hai thiết bị có thể hoạt động cùng nhau hoặc độc lập.

Chức năng Modbus & Tiếp điểm khô

Hỗ trợ giao tiếp Modbus TCP/IP và chức năng tiếp điểm khô, giúp dễ dàng kết nối với hệ thống của khách hàng.

Điều khiển màn hình cảm ứng

Khách hàng có thể theo dõi trạng thái sạc và cảnh báo thời gian thực thông qua màn hình cảm ứng.

Ứng dụng

Của chúng tôi đối tác

TỔNG QUAN
Người mẫu	uXcel ultra -220V80A/16V60A
Hình học tôpô	bộ chỉnh lưu thyristor cầu toàn phần 6 xung
Điều khiển	Hệ thống điều khiển bằng vi xử lý
Tiêu chuẩn	IEC60146, IEC60439, IEC60725, IEC61000-6-2, IEC61000-6-4, IEC62040(-1,-2,-3)
Cấu hình	Chế độ song song (Một máy hoạt động, một máy dự phòng)
MÔI TRƯỜNG
Nhiệt độ hoạt động	0 - 50℃
Nhiệt độ bảo quản	-20 đến +70℃
Độ ẩm tương đối	< 95% (không có hiện tượng ngưng tụ hơi ẩm)
Độ cao	Tối đa 1000 m mà không cần giảm công suất
THAM SỐ ĐẦU VÀO
Biến áp cách ly đầu vào	Cách ly điện / Nối đất sơ cấp và thứ cấp
Điện áp xoay chiều và dung sai	380VAC±10%, ba pha
Tần số đầu vào và dung sai	50Hz/60Hz ±5%
Bảo vệ đầu vào	Bảo vệ quá dòng từ nhiệt MCCB đầu vào, chống sét lan truyền AC.
THAM SỐ ĐẦU RA
Điện áp đầu ra danh nghĩa	220VDC/16VDC
Điện áp nổi	Có thể điều chỉnh từ 0-300V/0-24V
Tăng điện áp	Có thể điều chỉnh từ 0-300V/0-24V
Độ ổn định điện áp	±1% ở chế độ số thực, giá trị nhập nằm trong phạm vi dung sai.
Dòng điện đầu ra danh nghĩa	80/60A
Điều chỉnh dòng điện đầu ra	0-100% dòng điện đầu ra định mức
gợn sóng đầu ra	Độ lệch chuẩn RMS 1% (khi có kết nối pin)
Chế độ hoạt động	điện áp không đổi/dòng điện không đổi
Điều chỉnh điện áp tĩnh	< 1%
Hiệu quả	88%
Lọc	Bộ lọc LC
Bộ ngắt mạch đầu ra	MCCB nguồn DC1, MCCB tải DC1, MCCB nguồn DC2, MCCB tổng tải
Bộ pin dự phòng	Axit chì hoặc niken cadmi có lỗ thông hơi hoặc tái kết hợp
Điện áp tăng cường (V/C)	2,35 ắc quy axit chì 1,60 ắc quy NiCd (Tùy thuộc vào khuyến nghị của nhà sản xuất ắc quy)
Điện áp nổi (V/C)	Ắc quy chì-axit 2,25V; Ắc quy NiCd 1,40V (Tùy thuộc vào khuyến nghị của nhà sản xuất ắc quy).
THÔNG SỐ CƠ KHÍ
Bảo vệ bên ngoài	IP20, Tấm thép cán nguội
Độ dày tấm	Độ dày chịu tải: 2 mm, Độ dày không chịu tải: 1,5 mm
Màu khung	RAL7035
Độ ồn (dB)	<50 dB
Làm mát	Làm mát bằng quạt
Cổng cáp	Đáy
Kích thước	1600H1200W800D(mm)
BẢNG HIỂN THỊ & ĐO LƯỜNG
Mét	Điện áp DC1, Điện áp DC2, Tổng điện áp, Dòng điện DC1, Dòng điện DC1
Sự bảo vệ	Bảo vệ chống lỗi bộ sạc (quá áp DC, quá dòng DC, quá nhiệt)
Báo thức	Bảo vệ lỗi bộ sạc 1, Bảo vệ lỗi bộ sạc 2, Quá nhiệt pin, Lỗi nguồn điện lưới, Quá áp DC1, Thiếu áp DC1, Quá áp DC2, Thiếu áp DC2
Chỉ định	Đèn LED
Trưng bày	Màn hình LCD
CÁC CHỨC NĂNG KHÁC
Các chức năng khác
Bù nhiệt độ pin	3mV/cell, có thể điều chỉnh
Ngôn ngữ	Tùy chỉnh
GIAO TIẾP
Giao tiếp	RS485, Modbus RTU
Tiếp xúc khô	Lỗi bộ sạc

Ứng dụng điện

Ứng dụng trong ngành Dầu khí

If you need to download files, you need to register as our member first ! đăng nhập / đăng ký

EverExceed uXcel Series Charger Catalog V3.1.pdf

Bảng dữ liệu

Chế độ sạc “cân bằng”, “tăng tốc” và “sạc nhanh” khác nhau như thế nào?

Mỗi thuật ngữ này đều mô tả cùng một chức năng của bộ sạc, đó là tạm thời nâng điện áp của pin lên trên mức điện áp duy trì. Có nhiều ứng dụng khác nhau cho điện áp sạc cao hơn, như được trình bày bên dưới:
Ý nghĩa thường được hiểu của thuật ngữ này
Cân bằng – Định kỳ “bổ sung” dung lượng pin và điều chỉnh sự chênh lệch dung lượng giữa các cell.
Boost – Có thể dùng để chỉ “cân bằng điện áp”, “sạc nhanh”, và đôi khi cả hai.
Sạc nhanh – Sạc nhanh hơn cho pin đã hết điện

Chức năng "cân bằng sạc" có tác dụng gì và tại sao nó lại cần thiết?

Tất cả các loại pin, ngay cả những loại được lắp ráp thành khối thống nhất, đều được cấu tạo từ các tế bào pin riêng lẻ mắc nối tiếp để tạo ra điện áp DC cần thiết. Giống như tất cả các sản phẩm sản xuất khác, dung lượng của mỗi tế bào trong pin đều có sự khác biệt. Khi pin cũ đi, sự khác biệt này càng tăng lên. Vì pin là một chuỗi các tế bào mà độ bền chỉ bằng mắt xích yếu nhất, nên cần có một số biện pháp để đảm bảo tất cả các tế bào duy trì dung lượng tối đa.
Một phương pháp gọi là "cân bằng điện áp" thường được sử dụng trong cả pin axit chì và pin niken cadmi. Cân bằng điện áp tạm thời nâng cao điện áp sạc của toàn bộ dãy pin lên trên điện áp "duy trì" bình thường. Điện áp sạc cao hơn cho phép tất cả các cell, kể cả những cell yếu, nhận được dòng điện từ bộ sạc nhiều hơn so với khi ở điện áp duy trì. Hậu quả của việc điện áp cân bằng cao hơn là tất cả các cell trong pin đều bị sạc quá mức. Điều này có thể chấp nhận được trong thời gian ngắn miễn là pin có đủ chất điện phân.
Sạc quá mức làm tăng đáng kể tốc độ điện phân nước trong dung dịch điện phân của ắc quy thành khí oxy và hydro. Vì mức dung dịch điện phân thấp sẽ gây hư hỏng vĩnh viễn cho ắc quy, nên điều quan trọng là phải hạn chế thời gian và thời lượng sạc ắc quy ở điện áp cân bằng.
